¡Hola! Como proveedor de filtros pasivos, he visto de primera mano cómo el retraso del grupo puede tener un impacto significativo en el rendimiento de estos componentes esenciales. En esta publicación de blog, explicaré qué es el retraso de grupo, cómo afecta a los filtros pasivos y por qué es importante para sus aplicaciones.
¿Qué es el retraso grupal?
Empecemos por lo básico. El retardo de grupo es una medida del tiempo que tarda la envolvente de una señal en pasar a través de un sistema. En términos más simples, nos dice cuánto se retrasa una señal cuando pasa por un filtro. Cuando una señal contiene múltiples frecuencias (lo que suele ser el caso en aplicaciones del mundo real), diferentes frecuencias pueden experimentar diferentes cantidades de retraso.
El retardo de grupo se calcula como la derivada negativa de la respuesta de fase de un sistema con respecto a la frecuencia. Matemáticamente, (t_g =-\frac{d\phi(\omega)}{d\omega}), donde (t_g) es el retardo de grupo, (\phi(\omega)) es la respuesta de fase y (\omega) es la frecuencia angular.
Cómo afecta el retardo de grupo a los filtros pasivos
Distorsión de señales
Uno de los impactos más obvios del retardo de grupo en los filtros pasivos es la distorsión de la señal. Cuando diferentes componentes de frecuencia de una señal se retrasan en diferentes cantidades, la forma de la señal puede cambiar. Por ejemplo, en aplicaciones de audio, esto puede provocar una pérdida de claridad y fidelidad. Si los componentes de alta frecuencia de una nota musical se retrasan más que los componentes de baja frecuencia, la nota puede sonar "turbia" o desafinada.
En los sistemas de comunicación, la distorsión de la señal debido al retraso del grupo puede provocar errores de bits. Cuando se transmiten señales digitales, cualquier distorsión puede dificultar que el receptor interprete los datos con precisión. Esto es especialmente crítico en sistemas de comunicación de alta velocidad donde incluso pequeñas cantidades de distorsión pueden provocar una pérdida significativa de datos.
Filtrar ancho de banda y roll-off
El retardo de grupo también afecta el ancho de banda y las características de caída de los filtros pasivos. Un filtro con un retardo de grupo grande puede tener una banda de transición más amplia entre la banda de paso y la banda de parada. Esto significa que el filtro es menos eficaz para atenuar rápidamente frecuencias no deseadas.
Por ejemplo, en unFiltro pasivoDiseñado para bloquear el ruido de alta frecuencia, un retardo de grupo grande puede hacer que el filtro deje pasar parte del ruido en la región de transición. Esto puede ser un problema importante en aplicaciones donde se requiere un rechazo estricto del ruido, como en equipos médicos o electrónica aeroespacial.
Respuesta transitoria
La respuesta transitoria de un filtro pasivo es otra área donde el retardo de grupo juega un papel crucial. Cuando ocurre un cambio repentino en la señal de entrada (un transitorio), el tiempo de respuesta del filtro se ve afectado por el retardo de grupo. Un filtro con un retraso de grupo grande tardará más en alcanzar su respuesta de estado estable después de un evento transitorio.
En electrónica de potencia, esto puede ser un problema cuando se trata de cambios repentinos en la corriente de carga. Es posible que un filtro pasivo con un retardo de grupo prolongado no pueda responder lo suficientemente rápido a estos cambios, lo que provoca fluctuaciones de voltaje e inestabilidad en el sistema de energía.
Por qué es importante el retraso del grupo en diferentes aplicaciones
Sistemas de audio
En los sistemas de audio, el retraso del grupo puede tener un profundo impacto en la experiencia auditiva. Los fabricantes de equipos de audio de alta gama se esfuerzan por minimizar el retardo de grupo en sus filtros para garantizar que el sonido reproducido sea lo más parecido posible al original. Un bien diseñadoFiltro pasivocon un retardo de grupo bajo puede preservar la dinámica y los matices de la música, haciéndola más agradable para el oyente.
Sistemas de comunicación
Como se mencionó anteriormente, los sistemas de comunicación son muy sensibles al retraso del grupo. En la comunicación inalámbrica, por ejemplo, el retraso de grupo puede provocar interferencias entre diferentes canales y degradar la calidad general de la señal. En las comunicaciones por fibra óptica, donde las velocidades de datos son extremadamente altas, incluso un pequeño retraso de grupo puede provocar errores importantes en la transmisión de datos.
Electrónica de potencia
En electrónica de potencia, los filtros pasivos se utilizan para mejorar la calidad de la energía al reducir los armónicos y las interferencias electromagnéticas (EMI).Filtro CEMes un tipo de filtro pasivo comúnmente utilizado en este contexto. El retardo de grupo en estos filtros puede afectar la estabilidad del sistema de energía y el rendimiento de los equipos conectados. Es posible que un filtro con un retardo de grupo grande no pueda suprimir eficazmente los armónicos, lo que provoca mayores pérdidas de energía y posibles daños al equipo.
Medición y control del retraso del grupo
Medir el retardo del grupo es un paso importante en el diseño y prueba de filtros pasivos. Se pueden utilizar equipos de prueba especializados, como analizadores de red, para medir el retardo de grupo de un filtro en un rango de frecuencias. Al analizar las características de retardo del grupo, los ingenieros pueden identificar cualquier problema y realizar ajustes en el diseño del filtro.
El control del retardo de grupo a menudo implica una selección cuidadosa de los componentes y la topología del filtro. Por ejemplo, el uso de componentes con baja capacitancia e inductancia parásita puede ayudar a reducir el retraso del grupo. Además, ciertas topologías de filtro, como el filtro Chebyshev, se pueden diseñar para tener un retardo de grupo menor en comparación con otros tipos de filtros.
Nuestras soluciones de filtrado pasivo

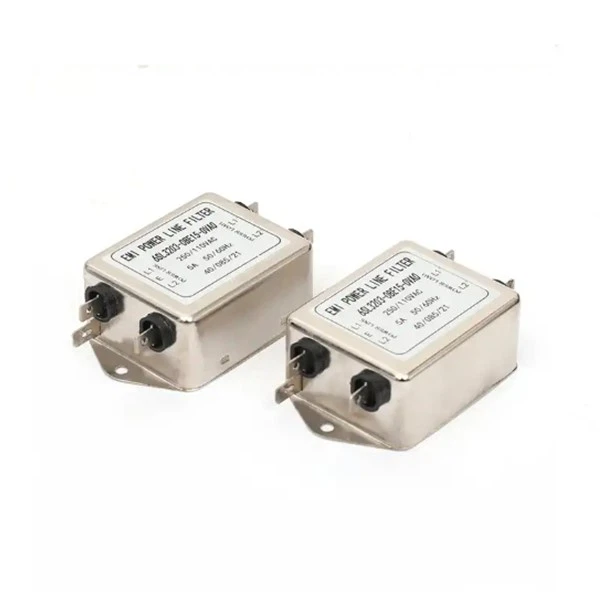

En nuestra empresa entendemos la importancia del retardo de grupo en el desempeño de los filtros pasivos. Es por eso que hemos invertido mucho en investigación y desarrollo para diseñar filtros con características de bajo retardo de grupo. NuestroFiltro monofásicoes un excelente ejemplo de nuestro compromiso con la calidad. Está diseñado para proporcionar un rendimiento excelente en términos de integridad de la señal, rechazo de ruido y respuesta transitoria.
Ya sea que esté en la industria del audio, las comunicaciones o la electrónica de potencia, nuestros filtros pasivos pueden satisfacer sus requisitos específicos. Ofrecemos una amplia gama de opciones de filtrado, desde simples filtros de paso bajo hasta complejos filtros de múltiples etapas. Nuestro equipo de expertos puede trabajar con usted para personalizar una solución de filtrado que se adapte a su aplicación.
Conclusión
El retardo de grupo es un factor crítico que puede afectar significativamente el rendimiento de los filtros pasivos. Desde la distorsión de la señal hasta el ancho de banda del filtro y la respuesta transitoria, el impacto del retardo de grupo es de gran alcance. Al comprender cómo funciona el retardo de grupo y tomar medidas para medirlo y controlarlo, puede asegurarse de que sus filtros pasivos funcionen al máximo.
Si busca filtros pasivos de alta calidad con bajo retardo de grupo, no busque más. Contáctenos hoy para discutir sus necesidades específicas e iniciar una negociación de adquisición. Estamos aquí para ayudarle a encontrar la solución de filtrado perfecta para su aplicación.
