¿Cómo calcular el par de frenado proporcionado por una caja de resistencia de frenado?
Como proveedor confiable de cajas de resistencia de frenado, entiendo la importancia de calcular con precisión el par de frenado. Este conocimiento es crucial para garantizar el rendimiento y la seguridad óptimos de varias aplicaciones, desde maquinaria industrial hasta vehículos eléctricos. En esta publicación de blog, lo guiaré a través del proceso de calcular el par de frenado proporcionado por una caja de resistencia de frenado, ofreciendo ideas y consejos prácticos en el camino.
Comprender el par de frenado
Antes de sumergirse en los cálculos, es esencial comprender el concepto de par de frenado. El par de frenado es la fuerza que ralentiza o detiene un objeto giratorio, como un motor o una rueda. En el contexto de una caja de resistencia de frenado, este par se genera cuando la energía eléctrica del sistema de desaceleración se disipa como calor a través de las resistencias.
El par de frenado juega un papel vital en la determinación del tiempo de frenado y la eficiencia general del sistema de frenado. Un par de frenado calculado con precisión asegura que el sistema pueda desacelerar de manera segura y efectiva la carga dentro del marco de tiempo deseado.
Factores que afectan el par de frenado
Varios factores influyen en el par de frenado proporcionado por una caja de resistencia de frenado. Estos incluyen:
- Características del motor: El tipo, la calificación de potencia y la velocidad del motor afectan significativamente el par de frenado. Diferentes motores tienen una inercia variable y características eléctricas, que afectan la cantidad de energía que debe disiparse durante el frenado.
- Inercia de carga: La inercia de la carga impulsada por el motor es otro factor crítico. Una carga más pesada o más masiva requerirá un par de frenado más alto para disminuir o detenerse en un tiempo razonable.
- Tiempo de frenado: El tiempo de frenado deseado es una consideración clave. Los tiempos de frenado más cortos generalmente requieren más pares de frenado, ya que se debe disipar más energía en un período más corto.
- Especificaciones de resistencia: El valor de resistencia, el nivel de potencia y las características térmicas de las resistencias en la caja de resistencia de frenado son cruciales. Estas especificaciones determinan la cantidad de potencia que se puede disipar y, en consecuencia, el par de frenado que se puede proporcionar.
Calculación del par de frenado
El cálculo del par de frenado implica varios pasos. Aquí hay una guía paso a paso:
Paso 1: Determine la inercia de carga (J)
La inercia de la carga representa la resistencia de la carga a los cambios en su velocidad de rotación. Por lo general, se mide en kg · m². La fórmula para calcular la inercia de la carga depende de la forma y la distribución de masa de la carga. Para formas geométricas simples, como un cilindro sólido o un disco, se pueden usar las siguientes fórmulas:
- Cilindro sólido: (j = \ frac {1} {2} Mr^2), donde (m) es la masa del cilindro y (r) es el radio.
- Disco: (j = \ frac {1} {2} Mr^2), similar a la fórmula de cilindro sólido.
En casos más complejos, la inercia de carga puede necesitar determinarse experimentalmente o utilizar software de ingeniería avanzada.
Paso 2: Calcule la desaceleración angular ((\ alpha))
La desaceleración angular es la velocidad a la que la velocidad de rotación de la carga disminuye durante el frenado. Se calcula utilizando la siguiente fórmula:
(\ alpha = \ frac {\ omega_1 - \ omega_2} {t})
donde (\ omega_1) es la velocidad angular inicial (en rad/s), (\ omega_2) es la velocidad angular final (generalmente 0 rad/s para una parada completa) y (t) es el tiempo de frenado (en segundos).
Paso 3: Determine el par de frenado ((T_B))
Una vez que se conocen la inercia de carga ((J)) y la desaceleración angular ((\ alpha)), el par de frenado se puede calcular utilizando la siguiente fórmula:
(T_b = j \ alfa)
Esta fórmula se basa en la segunda ley de Newton para el movimiento de rotación, que establece que el par es igual al producto del momento de inercia y la aceleración angular (o desaceleración en este caso).
Cálculo de ejemplo
Consideremos un ejemplo para ilustrar el proceso de cálculo. Supongamos que tenemos un motor que conduce un cilindro sólido con una masa de (m = 100) kg y un radio de (r = 0.5) m. La velocidad angular inicial del cilindro es (\ omega_1 = 100) rad/s, y queremos detenerla dentro de un tiempo de frenado de (t = 5) segundos.
Paso 1: Calcule la inercia de carga (J)
Usando la fórmula para un cilindro sólido, (j = \ frac {1} {2} Mr^2), tenemos:
(J = \ frac {1} {2} \ times100 \ times (0.5)^2 = 12.5) kg · m²
Paso 2: Calcule la desaceleración angular ((\ alpha))
(\ alpha = \ frac {\ omega_1 - \ omega_2} {t} = \ frac {100 - 0} {5} = 20) rad/s²
Paso 3: Determine el par de frenado ((T_B))
(T_b = j \ alpha = 12.5 \ times20 = 250) n · m
En este ejemplo, el par de frenado requerido para detener el cilindro sólido en 5 segundos es de 250 N · m.
Seleccionando la caja de resistencia de frenado correcto

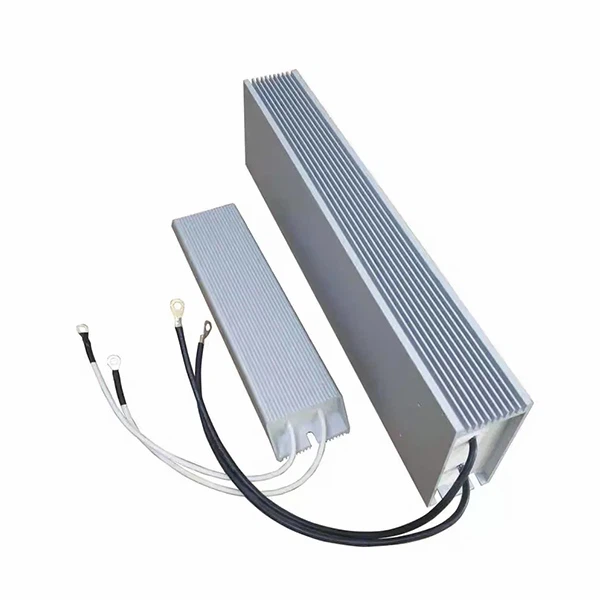

Una vez que se calcula el par de frenado, es crucial seleccionar una caja de resistencia de frenado que pueda proporcionar la disipación de potencia necesaria. Nuestra empresa ofrece una gama de productos de resistencia de alta calidad, incluido elResistencia de acero inoxidable de la serie FAS,Resistencia alojada de aluminio de oro, yResistencia de aluminio tadado. Estas resistencias están diseñadas para manejar cargas de alta potencia y ofrecer un excelente rendimiento térmico, asegurando un frenado confiable y eficiente.
Al seleccionar un cuadro de resistencia de frenado, considere los siguientes factores:
- Calificación de potencia: La clasificación de potencia de la resistencia debe ser suficiente para manejar la energía disipada durante el frenado. Se calcula en función del par de frenado, el tiempo de frenado y las características eléctricas del sistema.
- Valor de resistencia: El valor de resistencia de la resistencia afecta el flujo de corriente y la disipación de potencia. Debe seleccionarse para que coincida con los requisitos del sistema de frenado.
- Gestión térmica: El manejo térmico eficiente es crucial para evitar el sobrecalentamiento de las resistencias. Busque resistencias con buenas capacidades de disipación de calor, como aquellas con gabinetes de aluminio o disipadores de calor.
Conclusión
Calcular el par de frenado proporcionado por una caja de resistencia de frenado es un paso crítico para diseñar un sistema de frenado confiable y eficiente. Al comprender los factores que afectan el par de frenado y después de los pasos de cálculo descritos en esta publicación de blog, puede asegurarse de que su sistema de frenado cumpla con los requisitos específicos de su aplicación.
Como proveedor líder de cajas de resistencia de frenado, estamos comprometidos a proporcionar productos de alta calidad y apoyo experto. Si tiene alguna pregunta o necesita ayuda para seleccionar el cuadro de resistencia de frenado adecuado para su solicitud, no dude en contactarnos para una discusión detallada y una negociación de adquisiciones.
